利用ARDUINO让小灯泡发光

LED 灯是最常见的 Arduino 模块，下面介绍如何使用 Arduino 控制外接的 LED 灯。

一、介绍 LED 灯

发光二极管（Light Emitting Diode，简称 LED）是一种将电能转化为光能的元件。

LED 属于极性元件，引出两根引脚，较长的引脚是阳极，较短的引脚为阴极。

LED 灯帽底部带有一个切口，切口一侧同样代表 LED 的阴极。

不同型号 LED 工作参数存在差异，直径 5mm 的 LED 额定工作电压一般在 1.7V—2.2V 之间。

二、点亮 LED

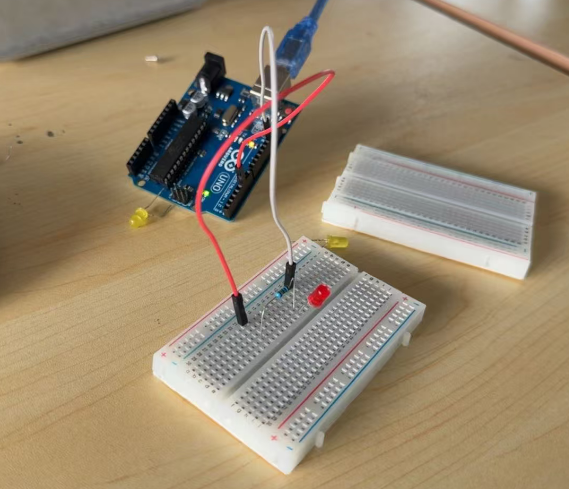

所需器件：LED 灯 1 个，220Ω 电阻 1 个，杜邦线若干，面包板，Arduino uno主板

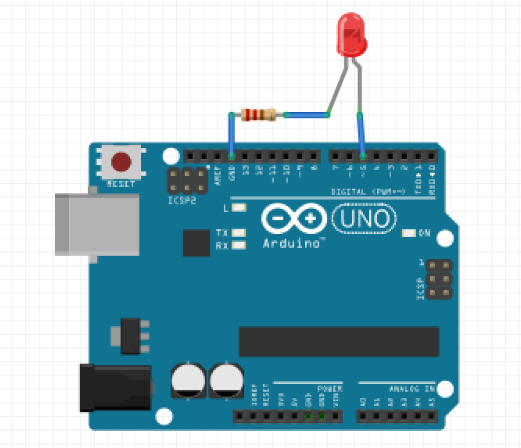

搭设说明：LED 的正极接电阻，再连接控制板的数字引脚 5；LED 负极接控制板的 GND 引脚。

程序编写

int LED=5; //定义led引脚为数字引脚5

void setup()

{

pinMode(LED,OUTPUT);

}

void loop()

{

//设置该引脚为高电平，点亮LED

digitalWrite(LED,HIGH);

}

程序说明：将程序上传到 UNO 板，LED 灯就会点亮。
